Mallonga Priskribo:
Ŝlosilvortoj:Kriogena Globa Valvo, -196℃ Globa Valvo, LNG Globa Valvo, Malalttemperatura Globa Valvo, Kriogena Haltiga Valvo, Plilongigita Kapuĉa Globa Valvo, Balgega Sigela Globa Valvo, Kriogena Servovalvo, DJ41Y Kriogena Valvo, LN2 Kontrola Valvo
Mallonga Priskribo de la Produkto:
Womic Steel provizas alt-efikecajn kriogenajn globvalvojn desegnitajn por preciza fluokontrolo en ekstremaj malalttemperaturaj servoj ĝis -196°C, speciale desegnitaj por LNG-ricevaj terminaloj, aeraj apartigunuoj, likva nitrogeno/likva oksigeno-sistemoj, kaj etilenaj prilaborinstalaĵoj. Niaj kriogenaj globvalvoj havas plilongigitan kapoton kun gutplato por protekti la tigsigelojn de kriogenaj temperaturoj, metal-al-metalaj aŭ mola-sidlokaj sigelaj opcioj, kaj boltita kapotkonstruo por fidinda servo. Disponeblaj en grandecoj de 1/2" ĝis 24" (DN15 ĝis DN600) kun premrangigoj de Klaso 150 ĝis Klaso 900. La korpmaterialoj inkluzivas aŭstenitan rustorezistan ŝtalon (LCB, LCC, CF3, CF3M, CF8, CF8M) kun deviga Charpy-fraptestado je -196°C laŭ BS 6364. Ĉiuj premo-entenantaj partoj spertas profundan kriogenan traktadon je -196°C por certigi dimensian stabilecon kaj malhelpi distordon je servaj temperaturoj. Valvoj povas esti liveritaj kun ISO 15848-1 malalt-fuĝanta emisia pakumo, blekega sigelo por nul-elfluaj aplikoj, kaj pneŭmatika aŭ elektra funkciigo. Mueleja atestilo EN 10204 3.1/3.2, hidrostatika testo, kriogena funkcia testo laŭ BS 6364, fuĝanta emisia testo havebla. Fabrika rekta liverado por LNG, industria gaso kaj kriogenaj industriaj projektoj tutmonde.
Grandeco de kriogena globa valvo:
1/2" – 24" (DN15 – DN600)
Normo kaj Grado de Kriogena Globa Valvo:
BS 6364, BS 1873, API 623, ASME B16.34, ISO 28921-1, MSS SP-134, ISO 15848-1 (fuĝanta emisio), NACE MR0175
Uzado de Kriogena Globa Valvo:
LNG-ricevaj terminaloj, LNG-likviginstalaĵoj, aeraj apartigunuoj (ASU), duktoj por likva nitrogeno/likva oksigeno, servo por likva hidrogeno, etileno- kaj propileno-instalaĵoj, servo por malalttemperatura metanolo, kriogena gasprilaborado, servo por likva heliumo, fridigsistemoj, kriogenaj stokadujoj, tubaro por malvarmkestoj
Womic Steel ofertas altkvalitajn kaj konkurencivajn prezojn de kriogena globa valvo, haltiga valvo por malalta temperaturo -196℃, LNG-globa valvo, kriogena globa valvo kun plilongigita kapoto, kriogena globa valvo kun balgo-sigelado. Atestilo pri muelejo: EN 10204 3.1/3.2, hidrotesto, kriogena funkcia testo, profunda kriogena traktado, dezajno kun malaltaj fuĝantaj emisioj, konforma al NACE MR0175. Rekta fabriko-liverado por LNG kaj kriogenaj industriaj projektoj tutmonde.

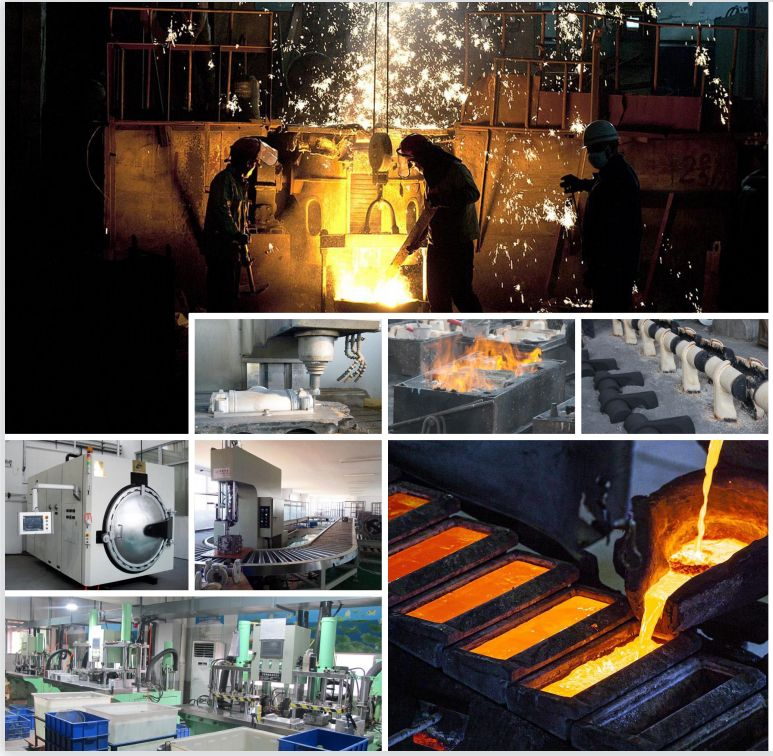

1. Womic Steel: Produktadaj Kapabloj kaj Firmaa Forto
Womic Steel Group estas ĉefa fabrikanto kaj tutmonda provizanto de kriogenaj globvalvoj kun pli ol 20 jaroj da sperto en produktado de alt-efikecaj valvoj por ekstreme malalt-temperaturaj flukontrolaj servoj. Nia pintnivela fabrikejo integras forĝadon, maŝinadon, muntadon kaj testajn kapablojn:
Produktlinio de kriogena globa valvo:Dediĉita linio por fabrikado de kriogenaj valvoj kun CNC-maŝinadcentroj, specialigita ekipaĵo por maŝinado de globaj valvoj, kaj kriogenaj testaj instalaĵoj kapablaj testi valvojn ĝis -196 °C uzante likvan nitrogenon. Jara produktadkapacito superas 15 000 kriogenajn globajn valvojn.
Profunda Kriogena Traktada Instalaĵo:Endoma kriogena traktadforno (-196°C) por streĉmalpezigo de ĉiuj premo-entenantaj partoj, certigante dimensian stabilecon kaj malhelpante misformiĝon je funkcitemperaturoj. Partoj estas trempitaj dum minimume 8 horoj laŭ la postuloj de BS 6364.
Ĉiuj kriogenaj globvalvoj estas desegnitaj kun:
Plilongigita kapoto kun gutplato por konservi la tigo-pakadon je funkciigeblaj temperaturoj kaj malhelpi glaciformiĝon
Boltita kapotkonstruo por fidinda sigelado
Disko/sidloka konfiguracioj: metal-al-metala aŭ mola-sidloka (PCTFE, PEEK)
Pakado kun malaltaj fuĝantaj emisioj, plenumante la normon ISO 15848-1 (Klaso A aŭ B)
Laŭvola balgo-sigelo por sen-elfluaj kritikaj aplikoj
Laŭvola malantaŭa sidloko por redundo de la tigosigelo
Kvalitaj Atestoj kaj Reguliga Konformeco:
• Atestita laŭ ISO 9001:2015
• PED 2014/68/EU (CE-Markado) por prema ekipaĵo
• Dezajna Konformeco laŭ API 623 / BS 1873
• ISO 15848-1 Atesto pri Malalta Fuĝema Emisio
• Atestado laŭ EN 10204 3.2 kun validigo de triaj partioj (TÜV, BV, SGS, LR)
• Tria-Partia Inspektado (TPI) aprobita de SGS, BV, ABS, DNV, TÜV, Lloyd's Register
• Konformeco al NACE MR0175 / ISO 15156 por kriogenaj aplikoj de acidaj akvoj
• ATEX-atestilo havebla laŭpete por eksplodemaj atmosferoj
Produktada Fleksebleco por Kriogenaj Globaj Valvoj:
•Grandecoj:1/2" – 24" (DN15 – DN600)
•Prema Takso:Klaso 150 – Klaso 900 (PN16 – PN160)
•Finaj Konektoj:Flanĝita (RF, RTJ laŭ ASME B16.5/B16.47), Pugveldita (BW laŭ ASME B16.25), Ingoveldita (SW laŭ ASME B16.11), Surfadenigita (NPT laŭ ASME B1.20.1)
•Korpmaterialoj:LCB, LCC, CF3, CF3M, CF8, CF8M
•Sidlokaj Materialoj:PCTFE (primara kriogena sidloko), RPTFE, PEEK, Stelito (metala sidloko)
•Aktivigo:Mana (manrado), Pneŭmatika, Elektra
•Monata produktadkapacito:1 200-1 800 unuoj depende de grandeco kaj komplekseco
Tutmonda Rekono:Womic Steel estas fidinda provizanto al tutmondaj EPC-entreprenistoj kaj LNG-funkciigistoj, inkluzive de Technip Energies, Saipem, Bechtel kaj Sinopec, servante pli ol 35 landojn tra la LNG-, petrolkemiaj kaj industriaj gasaj sektoroj.
2. Kriogena Globa Valvo: Materiala Konsisto kaj Ŝlosilaj Specifoj
Kriogenaj globvalvoj funkcias je temperaturoj tiel malaltaj kiel -196 °C, kie normaj materialoj fariĝas fragilaj kaj normaj sigelsistemoj paneas pro termika kuntiriĝo. Niaj kriogenaj globvalvoj estas speciale desegnitaj por ĉi tiuj ekstremaj kondiĉoj kun dezajnaj trajtoj validigitaj de BS 6364 kaj ISO 28921-1.
Ŝlosilaj Dezajnaj Trajtoj por -196°C Servo:
Plilongigita Kapuĉo kun Gutiga Plato: La ĉapo estas etendita por certigi, ke la pakuma areo (tigosigeloj) restu je temperaturo super frostopunkto, malhelpante glaciformiĝon kaj konservante la integrecon de la sigelado. Ĉi tio estas deviga dezajna trajto laŭ BS 6364 por valvoj kun servotemperaturoj ≤ -101 °C. La gutplato malhelpas, ke kondensita humideco gutu sur la izoladon.
Profunda Kriogena Traktado: Ĉiuj premo-entenantaj partoj (korpo, kapoto, disko, tigo) estas submetitaj al profunda kriogena traktado je -196 °C dum minimume 8 horoj (aŭ pluraj cikloj) por transformi retenitan aŭsteniton, malpezigi restajn streĉojn kaj certigi dimensian stabilecon je servtemperaturo.
Boltita Kapuĉo Konstruo: Laŭ la postuloj de BS 6364 kaj API 623, kriogenaj globvalvoj havas boltitajn ĉapkonstruon por fidinda sigelado kaj facileco de prizorgado. Metalaj pakadoj aŭ spiralvolvitaj pakadoj provizas fajrorezistan sigeladon.
Specialaj Materialoj por Kriogena Servo:
| Komponanto | Materialaj Elektoj | Temperaturintervalo | Ŝlosilaj Karakterizaĵoj |
|---|---|---|---|
| Karoserio/Kapoto | ASTM A352 LCB/LCC | -46°C ĝis +300°C | Malalta temperaturo karbonŝtalo |
| Karoserio/Kapoto | ASTM A351 CF3/CF3M (304L/316L ŝtalo) | -196°C ĝis +300°C | Aŭstenita stabileco ĉe kriogenaj temperaturoj |
| Karoserio/Kapoto | ASTM A182 F304L/F316L (Forĝita) | -196°C ĝis +300°C | Alta integreco, malgrandaj grandecoj |
| Disko | ASTM A182 F304/F316 | -196°C ĝis +300°C | Malmolfacigita sidlokelekto |
| Tigo | ASTM A182 F304L/F316L | -196°C ĝis +300°C | Plilongigita forto ĉe malaltaj temperaturoj |
| Valva Sidloko | PCTFE (Poliklorotrifluoroetileno) | -196°C ĝis +150°C | Primara kriogena sigelo |
| Valva Sidloko | Stelita Durfacaĵo | -196°C ĝis +400°C | Metala sidlok-opcio por altaj temperaturoj |
| Korpa Pakado | Spirala Vundo (Grafito + SS) | -196°C ĝis +400°C | Fajrorezista, fidinda sigelo |
| Tigo-Pakado | Malalta Fuĝanta Emisio Grafito | -196°C ĝis +400°C | ISO 15848 atestita |
| Boltado | ASTM A320 Gr.L7 / A194 Gr.7 | Malalttemperatura karbonŝtalo | Por LCB/LCC-korpo |
| Boltado | ASTM A320 Gr.B8 KL.2 / A194 Gr.8 | -196°C ĝis +400°C | Por SS-korpo |
Kritika Materiala Verifiko:
100% PMI (Pozitiva Materiala Identigo) sur ĉiuj alojaj komponantoj
Charpy V-noĉa fraktestado je -196 °C por materialo de la korpo/kapoto
Malmolecotestado por aplikoj de acidaj servoj (laŭ NACE MR0175)
3. Dimensia Gamo & Normkonformeco
| Ero | Specifo |
|---|---|
| Dezajna Normo | BS 6364, BS 1873, API 623, ASME B16.34, ISO 28921-1, MSS SP-134 |
| Tipo | Boltita Kapuĉo, OS&Y (Ekstera Ŝraŭbo kaj Jugo) |
| Grandeca Gamo | 1/2" – 24" (DN15 – DN600) |
| Prema Rangigo | Klaso 150 – Klaso 900 (PN16 – PN160) |
| Temperaturintervalo | -196°C ĝis +300°C (depende de la materialoj) |
| Finaj Konektoj | Flanĝita (RF, RTJ), Pugveldu, Ingoveldu, Surfadenigita |
| Vizaĝ-al-vizaĝa | ASME B16.10, API 623, BS 1873 |
| Fuĝanta Emisio | ISO 15848-1 (Klaso A aŭ B) |
| Boltado | ASME B16.34, ASTM A320/A194 |
| Kriogena Testado | BS 6364, MSS SP-134, ISO 28921-1 |
| Hidrostatika Testado | API 598, ISO 5208 |
| Aktivigo | Manrado (Mana), Pneŭmatika, Elektra |
Dezajnaj Trajtoj laŭ BS 6364 kaj ISO 28921-1:
Plilongigita kapotlongo certigas pakadon je realigebla funkcianta temperaturo
Malantaŭseĝa trajto por tigosigela redundo
Sidilo kaj disko durfacigitaj por malhelpi konvulsion kaj ŝokadon ĉe kriogenaj temperaturoj
Termika stabiliga traktado sur la korpo kaj obturatoro
Aranĝo por kavaĵa premo-malŝarĝo (por globvalvoj kun premkaptiloj)
4. Haveblaj Konfiguracioj - Kriogena Globa Valvo (-196°C)
| Grandeco | Prema Klaso | Korpa Materialo | Sidloka Materialo | Fina Konekto | Aktivigo | Tipa Apliko |
|---|---|---|---|---|---|---|
| 1/2" – 2" | CL150-900 | A182 F304L/F316L | PCTFE | SW/NPT/BW | Manrado | Instrumentado, specimenaj linioj |
| 2" – 6" | CL150-900 | A351 CF3/CF3M | PCTFE/Stelito | Flanĝo/BW | Manrado/Ilaro | LNG-fabriko, ASU-kontrolo |
| 2" – 6" | CL150-600 | A352 LCB/LCC | PCTFE | Flanĝo/BW | Manrado | LNG-ricevaj terminaloj |
| 6" – 12" | CL150-600 | A351 CF3/CF3M | PCTFE/Stelito | Flanĝo/BW | Ilaro | Ĉefaj LNG-transigaj linioj |
| 8" – 16" | CL150-300 | A351 CF3/CF3M | PCTFE | Flanĝo/BW | Ilaro/Elektro | Elirejo de LNG-stokujo |
| 12" – 24" | CL150-300 | A351 CF3M | PCTFE | Flanĝo/BW | Ilaro/Elektro | Granda diametro kriogena |
Laŭpete haveblas specialaj konfiguracioj ekster ĉi tiuj intervaloj. Por altpremaj aŭ kritikaj aplikoj, la opcio kun balgosigelo provizas nulan elfluon de la tigo.
5. Komunaj Normoj por Kriogenaj Globaj Valvoj
| Normo | Priskribo | Apliko |
|---|---|---|
| BS 6364 | Specifo por kriogenaj valvoj por LNG kaj malalttemperatura servo | Primara dezajna normo por kriogena servo |
| BS 1873 | Ŝtalaj globaj kaj globaj haltigaj kaj kontrolvalvoj por nafto, petrolkemiaj kaj parencaj industrioj | Normo pri dezajno de globvalvo |
| API 623 | Ŝtalaj Globaj Valvoj - Flanĝitaj kaj Pugvelditaj Finaĵoj | Usona ekvivalenta globvalva normo |
| ISO 28921-1 | Industriaj valvoj - Izolaj valvoj por malalt-temperaturaj aplikoj | Internacia kriogena valva normo |
| ASME B16.34 | Valvoj - flanĝitaj, surfadenitaj kaj velditaj finoj | Premo-temperatura rangiga bazo |
| MSS SP-134 | Normo por valvoj por kriogena servo | Usona kriogena valva normo |
| ISO 15848-1 | Industriaj valvoj - mezurado kaj testaj proceduroj por fuĝantaj emisioj | Atestado pri malaltaj fuĝantaj emisioj |
| ASME B16.10 | Vizaĝ-al-vizaĝaj kaj fin-al-finaj dimensioj | Normo pri instala dimensio |
| API 598 | Valva inspektado kaj testado | Kriterioj pri akcepto de testo |
| NACE MR0175 / ISO 15156 | Nafto- kaj tergasindustrioj - materialoj por H2S-medioj | Acida serva konformeco |
Uzado: LNG-ricevaj terminaloj, LNG-likviginstalaĵoj, aeraj apartigunuoj (ASU), duktoj por likva nitrogeno/likva oksigeno, servo por likva hidrogeno, etileno- kaj propileno-instalaĵoj, servo por malalttemperatura metanolo, kriogena gasprilaborado, servo por likva heliumo, fridigsistemoj, kriogenaj stokadujoj.
6. Fabrikada Procezo - Kriogena Globa Valvo (-196°C)
Womic Steel uzas specialigitajn fabrikadajn procezojn por kriogenaj globvalvoj kun emfazo pri materiala kvalifiko, profunda kriogena traktado kaj kriogena funkciada konfirmo.
Paŝo 1: Inspektado de Krudmaterialoj kaj PMI
• Karoserio- kaj kapotfandado/forĝado kontrolita per kemia analizo kaj PMI
• Charpy-frapa testo je -196 °C laŭ BS 6364 por kontroli malalt-temperaturan rezistecon
• 100% PT (Penetranta Testado) kaj UT (Ultrasona Testado) sur fandaĵoj por difektoj
• Malmolecotestado por aplikoj de acidaj servoj
Paŝo 2: Maŝinado
• CNC-maŝinado de korpo, kapoto, disko kaj tigo laŭ precizaj tolerancoj
• Specialigita maŝinado de disko kaj sidloko sigelantaj surfacoj por hermetika sigelo
• Surfaca finpoluro de sigelantaj areoj: Ra ≤ 0.4μm (spegula finpoluro)
• Maŝinado de kaneloj de la malantaŭa sidloko kaj la tigosigelado
Paŝo 3: Profunda Kriogena Traktado (Kritika por -196°C Servo)
• Ĉiuj kritikaj komponantoj submetitaj al profunda kriogena traktado je -196 °C (trempado en likva nitrogeno)
• Minimuma tremptempo: 8 horoj laŭ BS 6364 (tipe 8-12 horoj)
• Pluraj cikloj por grandaj aŭ kompleksaj fandaĵoj
• Celo: Transformi retenitan aŭsteniton, malpezigi restajn streĉojn, certigi dimensian stabilecon
• Sekvata de hardado por restarigi duktilecon
Paŝo 4: Asembleo
• Komponantoj purigitaj por forigi ajnan oleon, grason aŭ malpuraĵojn
• Ĉiu muntado estis farita en pura ĉambra medio
• Lubrikado per kriogen-kongruaj lubrikaĵoj (ne-hidrokarbonaj)
• Disko-al-sidloko vicigo kaj antaŭŝarĝa alĝustigo
• Tigsigelo kaj pakuma instalaĵo kun malalt-fuĝanta emisia pakumo
• Plilongigita kapot-asembleo kun gutplato poziciigita super izola linio
Paŝo 5: Antaŭtesta Inspektado
• Dimensia konfirmo de ĉiuj kritikaj dimensioj
• Tordmomanta konfirmo de boltado (laŭ ASME B16.34)
• Pneŭmatika sidloktesto (malalta premo) antaŭ hidrostatika testado
Paŝo 6: Hidrostatika Testo (Laŭ API 598)
• Ŝeltesto: 1,5 × dezajna premo dum minimume 15 sekundoj, neniu videbla elfluo
• Sidloktesto: 1.1 × dezajna premo, malaltprema sidloktesto
• Neniu videbla elfluo sur la fermaj elementoj

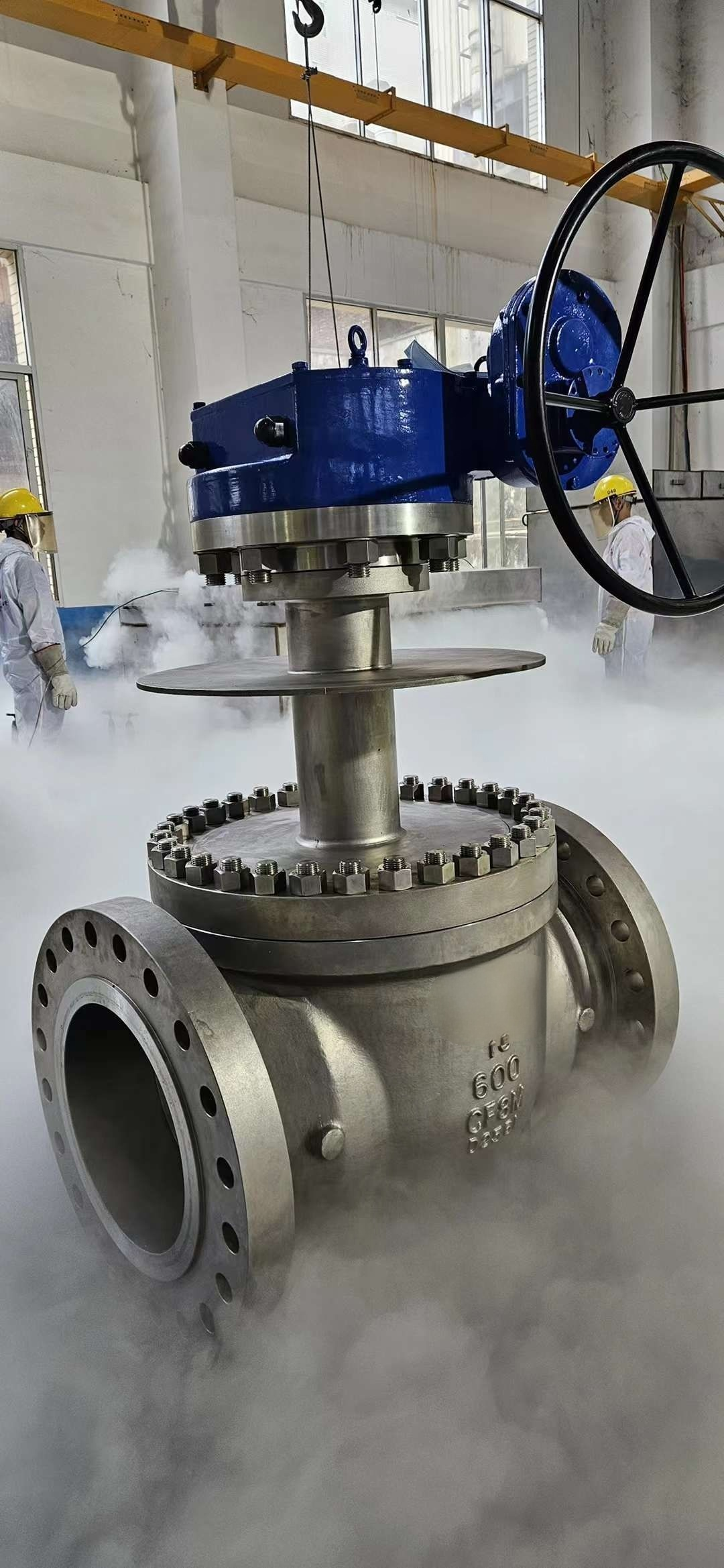

Paŝo 7: Kriogena Elfaro-Testo (Kritika por -196°C Servo laŭ BS 6364)
• Valvo mergita en likva nitrogeno (-196°C) dum minimume 2 horoj
• Malalta premo (0.6 MPa) pneŭmatika sidloktesto je temperaturo
• Sidloelfluado mezurita kaj registrita
• Neniu damaĝo aŭ misprezento permesita
Paŝo 8: Testo pri Fuĝanta Emisio (Laŭ ISO 15848-1)
• Valvoj kun malaltaj fuĝantaj emisioj, testitaj laŭ ISO 15848-1
• Elfluado mezurita per heliuma likdetektilo
• Akcepto: Klaso A aŭ B depende de la klienta postulo
Paŝo 9: Fina Inspektado kaj Markado
• Vida inspektado por surfacaj difektoj, tegaĵa integreco, marka legebleco
• Permanenta markado laŭ BS 6364 / API 623: fabrikanto, grandeco, premklaso, materialo, temperaturrangigo, teststampo, seria numero
• Preparado kaj revizio de dokumentado
7. Kvalitkontrolo kaj Testaj Proceduroj por Kriogena Globa Valvo (-196°C)
| Scenejo | Inspekta Metodo | Celo |
|---|---|---|
| Krudmaterialo | PMI (Pozitiva Materiala Identigo) | Kontrolu la alojgradon kaj kemion |
| Krudmaterialo | Charpy-frapa testo je -196 °C | Kontrolu malalt-temperaturan rezistecon laŭ BS 6364 |
| Krudmaterialo | PT/UT (Gisada Inspektado) | Detekti fandajn difektojn, enfermaĵojn, porecon |
| Maŝinado | Dimensia Inspektado | Kontrolu kritikajn dimensiojn laŭ ASME B16.34 |
| Post Profunda Kriogena Traktado | Dimensia Re-inspektado | Kontrolu dimensian stabilecon post traktado |
| Asembleo | Vida Inspektado | Kontrolu poluadon, ĝustan muntadon |
| Antaŭtesto | Pneŭmatika Sidloktesto (Malalta Premo) | Kontrolu la komencan integrecon de la sigelo |
| Finita Valvo | Hidrostatika Ŝela Testo | Prema integreco laŭ API 598 |
| Finita Valvo | Hidrostatika Sidloktesto | Integreco de la sidloksigelado laŭ API 598 |
| Finita Valvo | Kriogena Elfaro-Testo laŭ BS 6364 | -196°C-agado-kontrolo |
| Finita Valvo | Testo pri Fuĝanta Emisio (laŭ ISO 15848-1) | Malalta lika sigela integreco |
| Finita Valvo | Vida kaj Dimensia Inspektado | Fina kvalitkontrolo |
| Finita Valvo | Markada Konfirmo | Certigu permanentan markadon laŭ normoj |
Laŭvolaj Testoj por Kritikaj Kriogenaj Aplikoj:
- Heliumo-Lika Testo (masspektrometro) por kritikaj servoj
- Testo de alta premo de gasa sidloko
- Termika Ŝoka Testo laŭ EN 12567 Aneksaĵo A
- Elteniva Testo laŭ EN 12567 Anekso B
- ATEX-konformeco por eksplodemaj atmosferoj
- NACE MR0175-konformeco por acida servo
8. Ĉefaj Aplikoj - Kriogena Globa Valvo (-196°C)
LNG-Ricevaj Terminaloj
Importita LNG de ŝipoj eniras stokujojn tra malŝarĝaj brakoj, kontrolitaj per kriogenaj globvalvoj por preciza fluokontrolo. Niaj valvoj konformas al BS 6364 kaj ISO 28921-1 por LNG-servo.
LNG-Likvigaj Plantoj
Tergaso estas malvarmigita ĝis -162 °C por likvigo. Kriogenaj globvalvoj kontrolas fluon tra varmointerŝanĝiloj, apartigiloj kaj frakciigaj kolonoj kun preciza strangolado-kapablo.
Aeraj Apartigaj Unuoj (ASU)
Produktado kaj distribuado de likva nitrogeno (-196°C), likva oksigeno (-183°C), kaj likva argono (-186°C). Kriogenaj globvalvoj kontrolas produktan ekstraktadon kaj stokadon per fidinda fermo.
Servo pri Likva Hidrogeno
Likva hidrogeno je -253 °C postulas specialigitajn kriogenajn globvalvojn kun plilongigitaj kapotoj kaj PCTFE-sidoj.
Etileno kaj Propileno-Plantoj
Aplikoj por malaltaj temperaturoj je -40 °C ĝis -104 °C. Kriogenaj globaj valvoj estas normaj en etilenaj malvarmaj sekcioj kaj propilenaj fridigaj cirkvitoj.
Kriogenaj Stokado-Ujoj
La izolado de la tankaj elirejoj kaj enirejoj por kriogenaj stokujoj postulas fidindan globvalvan fermon.
Malvarma Skatola Tubaro
La interna tubaro de la malvarma skatolo de aera apartigunuo uzas kriogenajn globajn valvojn por procesregado.
Fridigaj Sistemoj
Kriogenaj fridigsistemoj por industriaj aplikoj uzas globvalvojn por fluokontrolo.
9. Pakado kaj sendo - Kriogena globa valvo (-196°C)
Pakado
- Protekto:Ĉiuj valvoj estas envolvitaj en rustoprotekta papero aŭ VCI-papero. Flanĝoj kaj finaj konektoj estas kovritaj per plastaj ĉapoj aŭ ŝtalaj blindaj flanĝoj.
- Fina Protekto:Plastaj ĉapoj por SW/NPT-finaĵoj; ŝtalaj blindaj flanĝoj kun kusenetoj por flanĝitaj finoj. Punvelditaj finoj protektitaj per plastaj aŭ ŝtalaj finaĵĉapoj.
- Lignaj kestoj:Por malgrandaj valvoj, individuaj aŭ pluraj unuoj pakitaj en fortikaj lignaj kestoj kun ŝaŭma remburaĵo. Eksportaj lamenlignaj kestoj kun angulaj apogiloj.
- Ŝtalaj luliloj:Por grandaj valvoj, individuaj ŝtalaj luliloj kun flanĝitaj subtenoj. Valvoj fiksitaj per boltado al la lulilo.
- Sekigilo:Silikaĝelaj sekigaĵsaketoj metitaj en kestojn por absorbi humidon.
Sendo
- Transportmaniero:Aera ŝarĝo por urĝaj valvoj; mara ŝarĝo por grandaj valvoj kaj pograndaj mendoj.
- Kontenerigo:Malgrandaj valvoj paledigitaj kaj ŝarĝitaj en ujojn; grandaj valvoj en plataj rakaj ujoj.
- Etikedado:Ĉiu kesto etikedita per valva etikednumero, grandeco, premklaso, materialo, seria numero kaj manipuladinstrukcioj.
Dokumentaro Provizita kun Ĉiu Sendaĵo
Atestilo pri mueleja testo (EN 10204 Tipo 3.1; Tipo 3.2 laŭpete)
Hidrostatika Testa Raporto
Raporto pri kriogena rendimento laŭ BS 6364
Raporto pri Testo de Fuĝanta Emisio (se aplikebla)
Materialaj Testaj Raportoj (inkluzive de Charpy-efiko je -196°C)
PMI-Testraportoj
Profunda Kriogena Traktada Rekordo
Paklisto, Komerca Fakturo, Ŝarĝdokumento, Originatesto
CE-Deklaro pri Elfaro
10. Avantaĝoj kaj Oftaj Demandoj de Womic Steel - Kriogena Globa Valvo (-196°C)
Kial Partneriĝi kun Womic Steel por Kriogenaj Globaj Valvoj?
Kompleta Grandeca Gamo: 1/2" – 24" (DN15 – DN600), Klaso 150 – Klaso 900.
Profunda kriogena traktado je -196 °C - certigas dimensian stabilecon (laŭ BS 6364).
Garantiita kriogena funkciado - 100% valvoj testitaj je -196 °C laŭ BS 6364.
Boltita ĉapkonstruo - fidinda sigelado kaj facileco de prizorgado.
Plilongigita kapoto kun gutplato - normo por ĉiuj kriogenaj globvalvoj.
Malalta fuĝanta emisio - ISO 15848-1 Klaso A aŭ B pakado.
Elekto de korpmaterialoj: LCB, LCC, CF3, CF3M, CF8, CF8M.
Elekto de sidlokmaterialoj: PCTFE (primara kriogena sidloko), RPTFE, PEEK, Stelito.
PED 2014/68/EU CE-markado.
Konkurencaj livertempoj: 8-12 semajnoj por normaj konfiguracioj.
Oftaj Demandoj (Oftaj Demandoj) – Kriogena Globa Valvo (-196°C)
D: Kio estas la diferenco inter kriogena globa valvo kaj norma globa valvo?
A: Kriogenaj globvalvoj havas plurajn ŝlosilajn trajtojn ne troveblajn en normaj valvoj: plilongigita kapoto kun gutplato por protekti la tigsigelojn; profunda kriogena traktado de ĉiuj komponantoj; specialigitaj sidlokmaterialoj (PCTFE, PEEK) por malaltaj temperaturoj; pakado kun malaltaj fuĝantaj emisioj; kaj deviga kriogena funkciadotestado laŭ BS 6364.
D: Kio estas la minimuma funkcia temperaturo por viaj kriogenaj globaj valvoj?
A: Niaj normaj kriogenaj globvalvoj estas taksitaj por servo je -196°C laŭ BS 6364. Por servo kun likva hidrogeno (-253°C) aŭ likva heliumo (-269°C), ni ofertas specialajn dezajnojn.
D: Kio estas profunda kriogenia traktado kaj kial ĝi estas necesa?
A: Profunda kriogenia traktado estas la procezo de malvarmigo de valvaj komponantoj ĝis -196 °C dum minimume 8 horoj. Tio transformas retenitan aŭsteniton, malpezigas restajn streĉojn kaj certigas dimensian stabilecon je funkcitemperaturo.
D: Kiujn sidmaterialojn vi rekomendas por servo je -196°C?
A: Por servo je -196°C, ni rekomendas PCTFE kiel la ĉefan sidmaterialon. PCTFE konservas siajn mekanikajn ecojn kaj provizas bonegan sigeladon je kriogenaj temperaturoj.
Ĉu kriogena funkciado-testado estas deviga?
A: Laŭ BS 6364 kaj ISO 28921-1, kriogena funkciadotestado estas deviga por valvoj uzataj en LNG kaj kriogena servo. Womic plenumas 100% kriogenan funkciadotestadon.
Ĉu vi ofertas balgofermilon por aplikoj sen elfluo?
A: Jes. Por kritikaj aplikoj, kiuj postulas nulan elfluon de la tigo (kiel ekzemple danĝeraj aŭ multekostaj fluidoj), ni ofertas balgoforman sigelon kun dua malantaŭa sigelo.
D: Kio estas la tipa livertempo por kriogenaj globaj valvoj?
A: Norma livertempo estas 8-12 semajnoj por normaj konfiguracioj. Por pli grandaj grandecoj (> 12") aŭ specialaj materialoj, livertempo estas 12-16 semajnoj.
Projekta Sperto & Kazesploro – Kriogena Globa Valvo (-196°C)
Projekto
Vastigo de Aera Apartiga Unuo - Ĝeĝjango, Ĉinio
Normo & Grado
BS 6364, BS 1873, ISO 28921-1
Specifoj kaj Kvanto:
- 8" (DN200) Kriogenaj Globaj Valvoj, Klaso 300, CF3M-Korpo, PCTFE-Sideloj - 12 unuoj
- 6" (DN150) Kriogenaj Globaj Valvoj, Klaso 300, CF3M-Korpo, PCTFE-Sideloj - 24 unuoj
- 4" (DN100) Kriogenaj Globaj Valvoj, Klaso 300, CF3M-Korpo, PCTFE-Sideloj - 36 unuoj
- 2" (DN50) Kriogenaj Globaj Valvoj, Klaso 300, CF3M-Korpo, PCTFE-Sideloj - 48 unuoj
Sume:120 unuoj
Uzado:Kontrolo de produkta ekstraktado kaj stokado de likva nitrogeno (-196°C) kaj likva oksigeno (-183°C). Dezajna premo: 5.0 MPa. Plilongigita ĉapo kun gutplato, funkciigata per manrado.
Teknikaj Defioj kaj Solvoj:
1. Preciza fluokontrolo je -196°C por produkta purecoLa postuloj pri pureco de produktoj de ASU (99.999% por elektronika grado) postulas precizan flukontrolon. Womic liveris globajn valvojn kun PCTFE-sidlokoj kaj stelite-malmolsurfacaj diskoj por stabilaj strangolaj karakterizaĵoj. Ĉiuj 120 valvoj pasis kriogenajn testojn kun nula elfluo.
2. Profunda kriogena traktado por gisitaj CF3M-korpojGisitaj CF3M-korpusoj sentemaj al retenita aŭstenito. Womic plenumis tri-ciklan profundan kriogenikan traktadon (-196°C trempado, 12 horoj po ciklo). Dimensia re-inspektado konfirmis neniun distordon.
3. Malalta fuĝanta emisio-pakado por oksigena servoOksigena servo postulas striktan purecon kaj malaltan fuĝantan emisian pakadon. Womic provizis ISO 15848-1 Klason A pakadon kun oksigen-kongruaj lubrikaĵoj.
4. Triaparta inspektado fare de BVLa kliento postulis atestitan testadon de Bureau Veritas. BV eldonis atestilojn ene de 10 tagoj.
Rezulto:La vastiĝo de ASU sukcese komisiita. Ĉiuj 120 kriogenaj globvalvoj funkciis je -196 °C dum pli ol 18 monatoj sen ia ajn riparado-akcidento.
Kontaktaj Informoj
Retejo www.womicsteel.com
Retpoŝto sales@womicsteel.com
Telefono / WhatsApp / WeChat Viktoro: +86 15575100681 Jack: +86 18390957568
Womic Steel – Via fidinda partnero por kriogenaj globvalvoj (-196°C) por LNG-terminaloj, aerapartigaj unuoj, etilenaj fabrikoj kaj industria gasservo tutmonde.
Afiŝtempo: 29-a de junio 2026
